COM4LAB bord: Ontvangst- en transmissietechnologie
COM4LAB bord: Ontvangst- en transmissietechnologie
0 Review | Review toevoegen
Het experimenteerbord bij de COM4LAB-cursussen Analoge transmissietechnieken AM, FM en PSK, Digitale modulaties QPSK en QAM, Digitale communicatie en Bi- en Omnidirectionele communicatie...

Artikelnummer

70071-00

€ 3.750,00
excl. btw
€ 4.537,50
incl. btw
Aantal:
Bestellen

Op verlanglijst
Bekijk

Heeft u een vraag over dit product?

Stel ons uw vraag

+31104584222
Het experimenteerbord bij de COM4LAB-cursussen Analoge transmissietechnieken AM, FM en PSK, Digitale modulaties QPSK en QAM, Digitale communicatie en Bi- en Omnidirectionele communicatie (afzonderlijk geleverd).

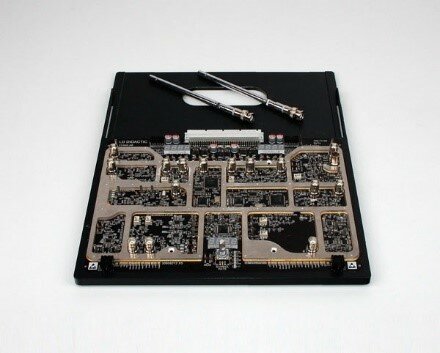

Er zijn verschillende functieblokken op het experimenteerbord, die afhankelijk van het gekozen experiment in werking worden gesteld en ook onderling worden verbonden. De resulterende schakelingen worden onderzocht in de loop van de overeenkomstige experimenten.
Op het experimenteerbord is een metalen frame geschroefd. Het dient om de elektromagnetische velden tussen de afzonderlijke functieblokken af te schermen en als koellichaam.

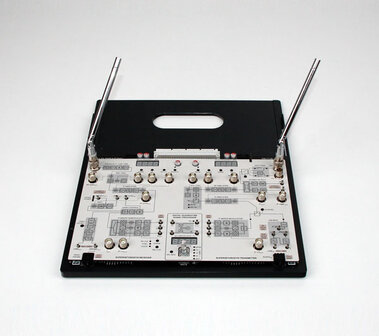

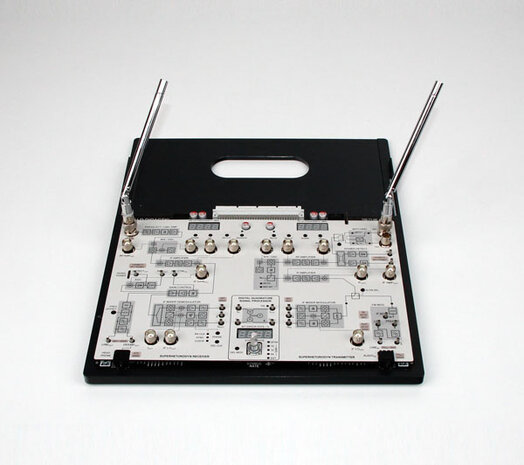

Het experimenteerbord zit in een stevige plaathouder en wordt gebruikt in combinatie met en gevoed door de masterunit (afzonderlijk geleverd). De bedrading van de circuits gebeurd met BNC-BNC-kabels en 2 mm veiligheidskabels (afzonderlijk geleverd).

Leveringsomvang:
  • Bord
  • Masker
  • Antenneset
  • Sonde-adapter 10:1 met een set sondes
  • 2 x HF-kabel, BNC-BNC ; 1,5 meter
Technische specificaties:
  • Afmetingen:
    • printplaat 28 x 20 cm
    • frame 29,7 x 35,4 cm
  • Voedingsspanning: +15 V DC en +5 V DC van de masterunit
  • Beveiligingsfuncties: Het gebruik van veiligheidskabels voorkomt onbedoelde kortsluiting.
    Het gebruik van een masker beschermt de elektronica tegen mechanische en elektrische schade, bijvoorbeeld door ESD-ontlading.
    Het gebruik van een metalen frame schermt elektromagnetische velden af en koelt de elektronica.
