Elektronenbuis volgens Braun
Elektronenbuis volgens Braun
0 Review | Review toevoegen

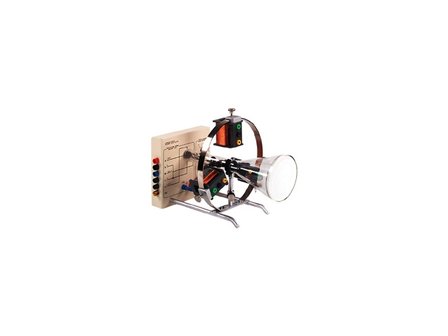

Braun-buis met houder

Artikelnummer

555300

€ 1.500,00
excl. btw
€ 1.815,00
incl. btw
Aantal:
Bestellen

Op verlanglijst
Bekijk

Heeft u een vraag over dit product?

Stel ons uw vraag

+31104584222
Voor het onderzoeken van de eigenschappen van elektronenbundels en voor het demonstreren van de structuur en werking van een Braun-buis. Door het neongas en fluoreserende beeldscherm is het mogelijk om de stralen zowel in de buis als op het scherm waar te nemen. Afbuiging van de elektronenbundel in het elektrische veld via geïntegreerde afbuigplaten, in het magnetisch veld via externe spoelen. Focussering van de straal door middel van een Wehnelt-cilinder. Met geïntegreerde generator voor het opwekken van een zaagtandspanning.

Bovendien vereist: AC/DC-voeding, voedingsapparaat (521651), functiegenerator S (522621).

Technische specificaties:
  • Aansluiting van gloeidraad, anode, afbuig- en Wehnelt-spanning: 4 mm-bussen
  • Anodespanning: 250 - 400 V DC
  • Anodestroom: 1 mA
  • Gloeispanning: 6 - 8 V DC
  • Gloeistroom: 0,3 A
  • Wehnelt-spanning: - 50 - 0 V DC
  • Afmeting van de afbuigplaten: 12 mm x 20 mm
  • Plaatafstand: 12 mm
  • Elektrische afbuiggevoeligheid: 0,2 mm / V
  • Schermdiameter: 10 cm
  • Restgas: neon
  • Gasdruk: 10-2 Pa
  • Sweepfrequentie: 10 Hz tot 200 Hz traploos instelbaar
  • 3 afbuigspoelen: elk 600 wikkelingen
  • Lengte van de buis: 26 cm
  • Gewicht: ca. 1,6 kg
