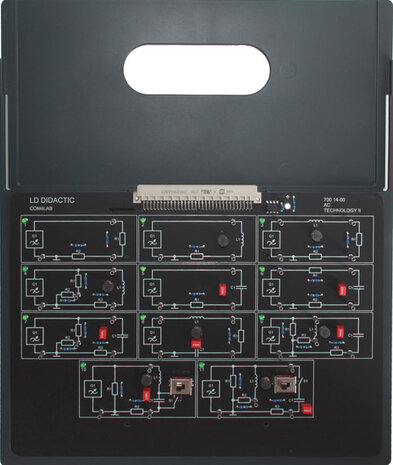

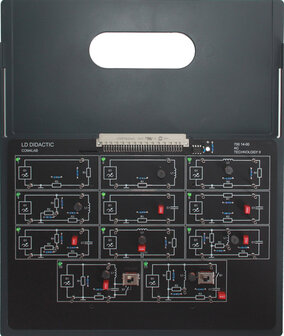

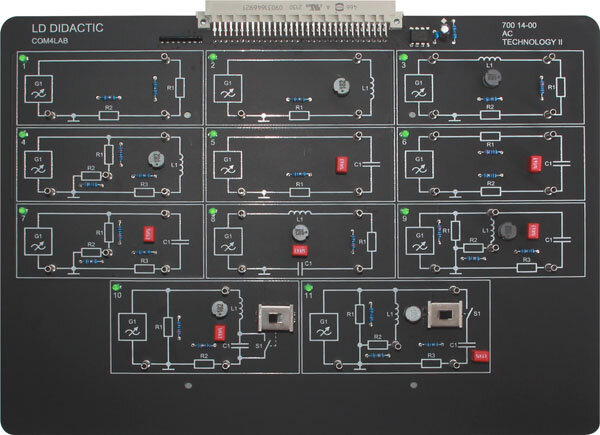

Op het experimenteerbord bevinden zich 11 experimenteerpanelen. Elk experimenteerpaneel bevat een zelfstandige schakeling die afhankelijk van het gekozen experiment in werking wordt gesteld en onderzocht. Het actieve experimenteerpaneel wordt aangegeven door een brandende groene LED.
Het experimenteerbord, ondergebracht in een stevige plaatdrager, wordt gebruikt in combinatie met en gevoed door de Master Unit (afzonderlijk geleverd). De schakelingen worden bedraad met behulp van 2 mm veiligheidskabels (afzonderlijk geleverd).
Technische specificaties:
- Afmetingen
- Printplaat: 28 x 20 cm
- Kader: 29,65 x 35,4 cm
- Voedingsspanning: +15 V DC en +5 V DC van de master-unit via overeenkomstige relais
- Beschermende functies:
- Geïntegreerde beveiliging tegen omgekeerde polariteit dankzij aansluiting op de Master Unit
- Het gebruik van veiligheidskabels voorkomt kortsluiting
